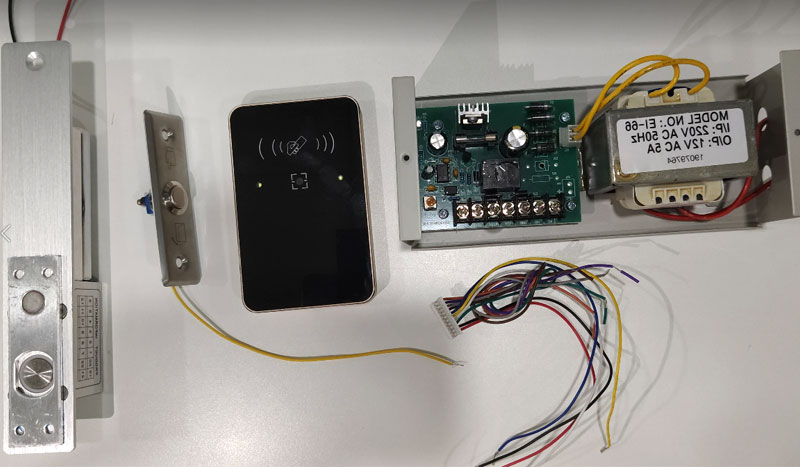

二维码门禁一体机使用门禁专用电源的接线方法，以下是我们使用到的器材：二维码一体机、门禁专用电源、电插锁、出门按钮、端子线。注意：所有接线不允许带电操作，先断电。部分设备线序及颜色与本视频中的可能不符，以我们设备丝印贴纸为准。

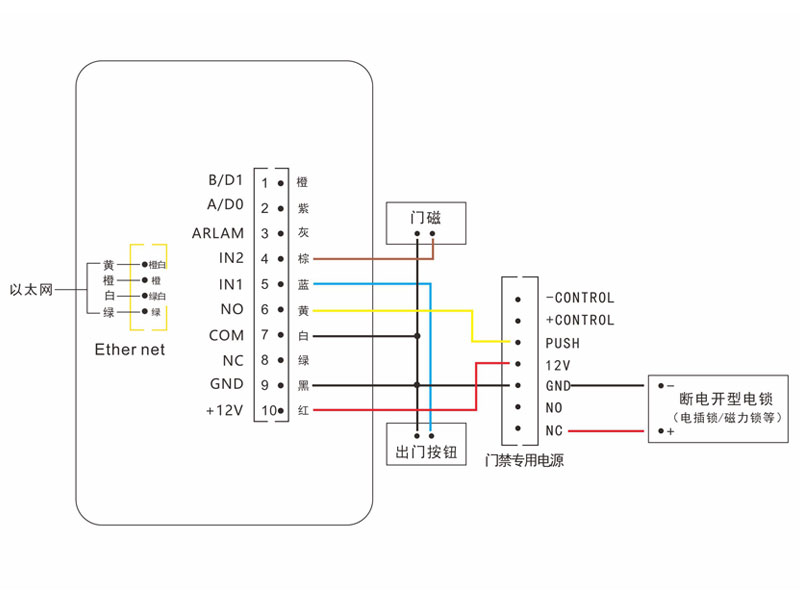

      第一步：先接设备电源，将门禁设备10P(或8P)端子线的电源正级(红线)接到电源箱的12V，电源负极(黑线)接到电源箱的GND。

      第二步：接开锁信号，将门禁设备端子线的继电器公共端COM(白线)接到电源箱的GND，也就是说将COM与GND短接；继电器常开NO(黄线)接到电源箱的PUSH，若电源箱有两个PUSH，则接到第一个PUSH，标识为PUSH1或PUSH2。

      第三步：接电锁，电插锁与磁力锁线接都相同，电锁的红色线接到电源箱的NC，电锁的黑色线接到电源箱的GND。若电锁无红黑线则不区分正负极。

      第四步：接出门按钮，将门禁设备的出门按钮IN1(蓝线)，接到出门按钮一端，出门按钮另一端，用一根单独的线接到GND。出门按钮还有另一种接法：按钮端的线，不接扫码门禁设备，直接接到门禁电源的PUSH，另一端还是GND，此种接法的优势是：门禁设备拆卸后，使用按钮还能开门。出门按钮的接线，不区分正负极。

      注意：门禁设备端子线，其它不使用的线，逐根用电工胶布包好。现在通电进行测试，门禁设备10P(或8P)端子线插入设备，上电后，设备正常启动，按按钮能开门。

      第五步：接网络，若门禁设备不需要网络则忽略这一步。将门禁设备四芯端子线按如图所示接好，端子插入设备。网络也使用RJ45头，但一般正式施工时不建议使用RJ45转换头，且网线不超过30米。
